Forger est un art qui requiert beaucoup de savoir-faire, mais aussi une certaine puissance physique. Le forgeron, pour donner forme à ses objets, doit savoir manier intelligence, don de soi et prise de risques. Ils utilisent plusieurs objets dans l'accomplissement de leurs tâches notamment le marteau pilon.

Le marteau-pilon, comme son nom l'indique, est une formation de marteau et de pilon, un marteau qui permet de percuter et un pilon qui écrase. Le marteau- pilon est donc un outil de forge qui est composé d'un gros marteau actionné par un système de vapeur, d'électricité, d'air, d'eau ou d'huile. Dans cet article, nous vous dirons tout ce qu'il faut savoir sur ce marteau.



Histoire et origines du marteau-pilon

La conception idéologique du marteau-pilon remonte à la période de l'antiquité. D’ailleurs, les chinois utilisaient une sorte de marteau pilon, 300 à 200 ans avant Jésus-Christ. C'étaient des marteaux qu'on pouvait déclencher manuellement et qui servaient de guillotine. Ces marteaux étaient très lourds et étaient envoyés en l'air par des roues à vapeur ou à eau avec une très forte puissance. Le marteau pilon a commencé à être très utile, notamment dans l'industrie européenne au 19^ème siècle.

Après une longue période évolutive, il a un connu une véritable mise au point en 1841 et a fait disparaître le marteau à déclenchement. Les premiers spécimens étaient très grands, conçus pour forger des pièces, pour confectionner des locomotives et des grands navires. Ensuite, de nouvelles formes sont apparues vers la fin du 20^ème siècle. C’est ainsi que ces marteaux sont devenus plus petits et servent désormais dans les forges et les ateliers de fabrication. Ainsi les surfaces des pièces forgées ont une surface identique.



Fonctionnement du marteau-pilon

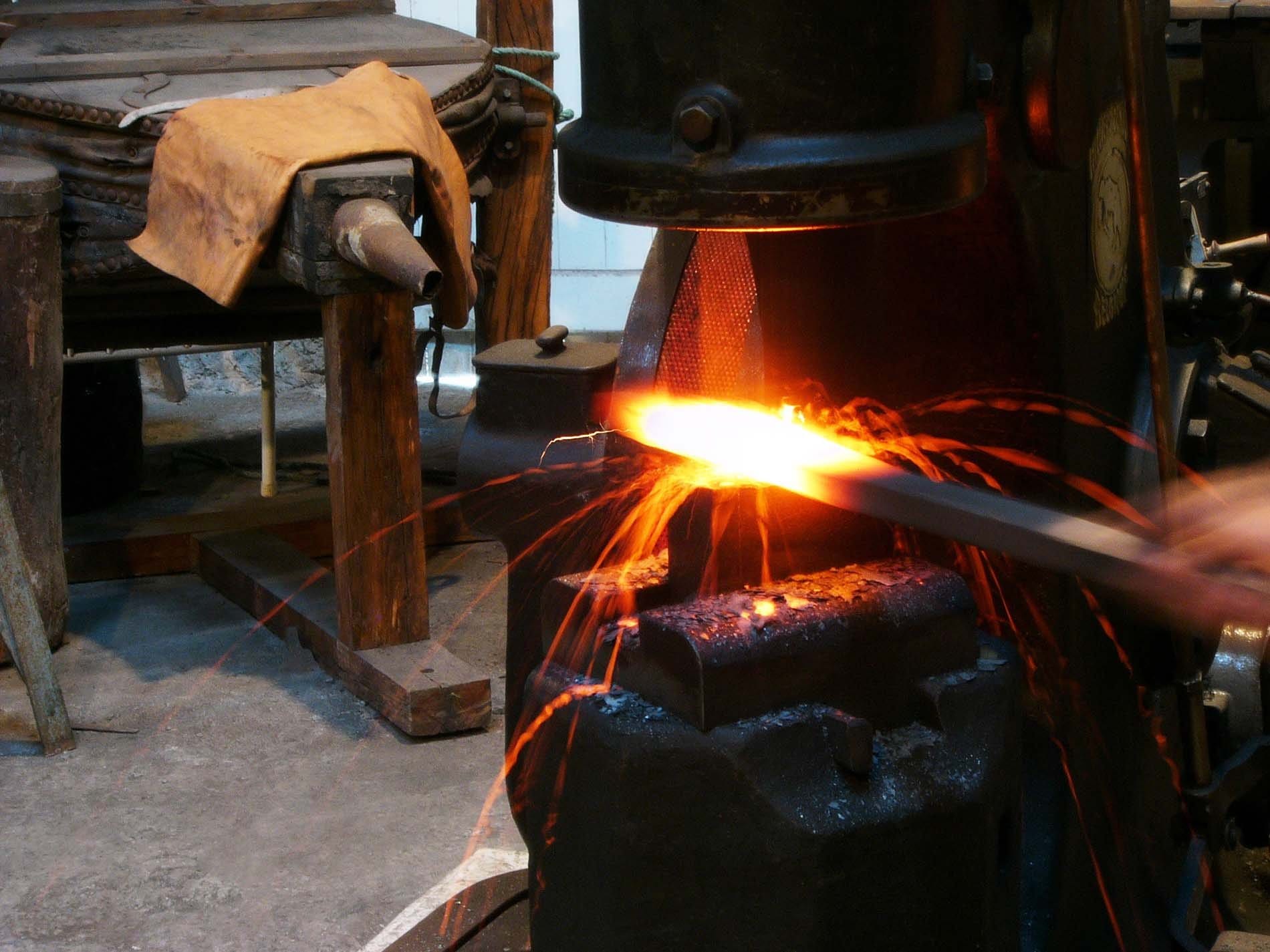

La puissance de la vapeur produit un effet sur le piston et porte le marteau par la tige. La vapeur s’évaporant petit à petit, le mouvement  du piston et la force du  marteau retombent et touchent la pièce avec une grande puissance. La manière de percuter d'un marteau-pilon, même de 100 tonnes, est très exacte. Ainsi, un forgeron qui a de la compétence, pourra couvrir une bouteille avec un bouchon de liège sans la dégrader ou encore casser la coque d'une noix en la laissant intacte.

Comparé à un système haute pression à entraînement par courroie, le marteau pilon dispose d'un  volant qui est relié à une manivelle qui conduit à une bielle et un piston. Ce piston positionné au dos du marteau créé du vent important au mouvement du vérin de ce marteau. Il y a deux vannes de cylindre activées par un mouvement de rotation qui contrôlent et font fonctionner les deux côtés du vérin du marteau. L'air est conduit de chaque côté du bélier pour assurer la rapidité avec laquelle s'opère le déplacement du bélier. Il est important aussi de noter que le compresseur du marteau et le vérin sont reliés l’un à l’autre. L'air généré par le compresseur en un tour correspond à un mouvement du vérin vers le haut ou vers le bas, l'air ne reste pas stocké tout excès est rejeté.

C'est un système hautement simplifié et il faut savoir les manier car ces systèmes simples sont souvent très délicats. La pression et l’agencement de l’air sont très importants pour la gestion du marteau, car sans une bonne gestion, le marteau ne sera pas à 100% de ses capacités surtout dans le cas du travail à la matrice ouverte. Les marteaux les plus récents sont fabriqués généralement avec seule vanne rotative qui régule l'air des deux côtés du vérin, et ces marteaux seront alors capables de donner une forme même sur une pièce plus complexe.



Différents types de marteaux pilons

Il existe plusieurs types de marteaux pilons parmi lesquels vous trouverez :

Les marteaux mécaniques

Les marteaux pilons mécaniques fonctionnent grâce à un moteur électrique. Ils sont souvent de petite taille, avec une gorge plus serrée qui réduit la capacité de travail qu'ils peuvent effectuer, car la petite ouverture faite sur le marteau empêche l'utilisation d'outils adaptés et de matrices. Mais pour réduire le métal ces marteaux pilons sont d'une efficacité redoutable. Ces marteaux sont de puissantes machines qui ont été vues pour la première fois dans les ateliers de forgeron au début du 20^ème siècle. Celles qui sont encore présentes de nos jours, sont remarquables grâce à leurs très grandes tailles mais sont devenues presque caduques.

Une très petite quantité est encore fonctionnelle. «Les marteaux mécaniques ont été conçus principalement pour resserrer et aiguiser  des outils agricoles», a déclaré le célèbre fabricant  Ralph Sproul de Bear Hill Blacksmith, dans le New Hampshire. Avec le volant, vous pouvez obtenir un seul coup précis ou [des coups répétitifs] comme une mitrailleuse. Et, c'est très exact »,  Un embrayage à cône, caractéristique du marteau pilon mécanique permet à la machine de faire un alignement automatique. Ces machines faisaient largement le travail quand il s’agissait de travail à la chaîne et avaient une grande capacité de production. Mais, il faut reconnaître que les plus grands marteaux pilons ont une capacité supérieure aux marteaux mécaniques. Ces marteaux mécaniques ne pouvaient pas exécuter de grandes tâches contrairement aux autres.



Les marteaux pilons électriques

Ce sont des marteaux très utiles qui ne pèsent pas lourds (généralement 15 à 25kg) et qui sont capables de fournir leurs propres compresseurs. Ces marteaux sont alimentés avec trois compresseurs à deux étages de 5 HP. Les trois moteurs à leur tour alimentent un collecteur avec un seul tuyau pour alimenter le marteau utilisé. Il faut généralement entre 20 et 25 pieds cubes par minute (PCM) pour conduire un marteau-pilon de 120 lb, pour lequel un compresseur de 5 ou 8 CV fonctionne bien. Leurs gorges mesurent généralement entre 11 et 15 pouces de diamètre ce qui permet de les utiliser avec les outils de forge classique. En plus de leur large gorge, leurs matrices sont maintenues par seulement deux boulons, ce qui les rend rapides et faciles à changer. Ce sont des machines très compactes et malgré leur petite taille, ils ont une grande capacité de percussion. Avec ces marteaux, vous pouvez travailler plus de 12 h de temps par jour en raison du moteur très puissant dont ils sont dotés.



Les marteaux pilons autonomes

Si vous ne voulez pas l'un des deux marteaux précédemment cités, il vous reste à faire le choix des marteaux pilons autonomes. Ses caractéristiques par rapport aux autres font de ce marteau un véritable marteau pilon moderne. Ils ont par exemple leur propre compresseur d'air et un grand réservoir. Comme les autres marteaux, ces marteaux autonomes vont vous servir à forger vos pièces mais de manière beaucoup plus efficace avec un net gain de temps. Vous pouvez y incorporer toutes sortes d’outils à main et de matrices dans un format typique de 12 à 14 pouces. Les marteaux autonomes sont des outils très solides. Ils sont généralement parmi les très grands marteaux qui sont présents dans les ateliers de fabrication. Bien sûr, tous les magasins ne commercialisent pas des marteaux du même format. Les marteaux pilons autonomes sont plus grands que les marteaux électriques et beaucoup plus lisses .

Avec la commodité d'un compresseur incorporé, le poids plus épais fait qu'il a un avantage important sur les autres types de marteau. En bref, le poids de la machine capte les vibrations et moins de vibrations veut dire beaucoup moins d'entretien technique. Cela signifie également plus de commodité pour un générateur qui réduit le saisissement désagréable qui est transféré au milieu de la machine en passant par la pièce à forger.

Comparaison peut être faite par rapport aux vibrations d'une alarme lourde et d'une alarme légère, les vibrations sont moins importantes sur l'alarme lourde. En bref les marteaux plus lourds provoquant moins de vibrations sont beaucoup plus appréciables par le forgeron. Si lorsque vous posez un métal à forger sur une matrice de marteau pilon autonome et que le métal se met à vibrer ou bouge dans tous les sens, enlevez-le et placez-le correctement sur le plan de la matrice, le métal se stabilisera. Ces types de marteau vous permettront de réduire votre dépense énergétique et physique.



Comment choisir son type de marteau ?

Un forgeron dans le choix d'un marteau doit veiller spécialement à rechercher ces différents critères : le caractère de la simplicité et de la maniabilité. Il faut d’ores et déjà retenir qu’un marteau mécanique est difficile à soulever et à battre. Mais sa manœuvre mécanique constitue dans les faits un jeu d'enfant pour les amateurs en forge qui cherchent à acquérir savoir, compétence et de la confiance. Un marteau électrique va coûter deux à trois fois qu'un marteau mécanique, mais il permet également au forgeron d'utiliser des outils de forge manuels et des matrices, donnant droit ainsi à de multiples types de réalisation.

L’atelier de forgerie doit cependant avoir un compresseur et une matrice qui vont sûrement faire augmenter la facture, mais le travail sera efficace. Les marteaux autonomes,  quant à eux, vont vous faire économiser en besoin de compresseur, ce qui réduit les coûts d'achat d'outils complémentaires. Les marteaux autonomes ne sont définitivement pas pour les amateurs ou débutants en forgerie. Ils sont généralement plus difficiles a manœuvrer et nécessitent également une quantité importante d'espace au sol. En résumé nous pouvons dire quoi faut choisir son marteau en fonction du travail que l’on veut effectuer et des différents métaux à forger.



Quelques types de marteau pilon sur le marché

Voici pour vous quelques modèles de marteau pilon que vous pouvez trouver sur le marché :



MARTEAU PILON MP50 PRADA NARGESA

C’est un marteau conçu avec des tôles en acier. Ils sont très utilisés dans le domaine de la forge, notamment pour la ferronnerie et le moulage du fer chaud. Ce marteau MP50 possède déjà un compresseur intégré, son châssis est de type acier soudé et usiné. Le système de graissage est automatique. Ce marteau dispose également de trois systèmes de protection : une protection frontale, une protection de la pédale et une protection du moteur avec un mode arrêt d'urgence. Ce marteau pèse 1187 kg fait des frappes à 220 par minutes et un poids nominal de 50 kg. La puissance du moteur est de 5.5 kWh et sa course maximale de la frappe de 230 mm. Il offre une capacité maximale de travail en rond de 60 mm.



MARTEAU PILON HPH1200 DAWSON CONSTRUCTION PLANT LIMITED

Il a un taux de coups très rapide avec une pénétration facile de la pile. Sa masse énergétique est surveillée grâce à un écran intégré. Aussi, il embarque une commutation électrique extrêmement fiable et robuste. En ce qui concerne la course, elle dispose d’un contrôle avancé. L'entretien est fait par huile diesel, un transfert d'énergie très efficace.



MARTEAU PILON GL2 ECKOLD

Ce marteau vous permettra de lisser la surface de vos métaux notamment les tôles. Il dispose de cordon de soudure au laser. Le marteau de planage type GL2 est indispensable pour toutes les personnes qui travaillent manuellement la tôle à froid. Il peut être utilisé pour la restauration de voitures anciennes, et dans les garages de carrosseries traditionnelles. Chaque carrossier peut ainsi former le métal dans la forme voulue.



MARTEAU PILON TYRO ROTY ET FILS

C'est un marteau mécanique très utile pour les forgerons. Il est solide, simple, souple et très puissant. Le moteur est de 230 à 400v pour une puissance de 2cv. Il fait 200 coups en 20 minutes maximum. La hauteur totale est de 1600 mm, la longueur du socle en bois est de 1250 mm  et il a un poids de 400 kg avec une largeur  de pédale de 650 mm. Il possède également une masse amovible, une chabotte très massive, sans lame de ressort livrée avec une enclume bombée et une enclume plate.



Somme toute, nous pouvons reconnaître l’utilité du marteau pilon dans le domaine de la forgerie.  Ces marteaux vont de pair avec l'utilisation de nombreux autres outils de forge. Aussi, on remarque donc que la plupart des marteaux pilons sont très lourds. Il faut donc un moyen spécifique pour les transporter d'un lieu à un autre.

Nous abordons maintenant le sujet du backstand du coutelier.
